van bướm
Van bướm là một van chuyển động quay một phần tư vòng, được sử dụng để dừng, điều chỉnh và bắt đầu dòng chảy.
Van bướm đóng mở dễ dàng và nhanh chóng. Xoay 90 độ của tay cầm giúp đóng hoặc mở hoàn toàn van. Van bướm lớn thường được trang bị cái gọi là hộp số, trong đó tay quay bằng bánh răng được nối với thân. Điều này giúp đơn giản hóa hoạt động của van, nhưng phải trả giá bằng tốc độ.

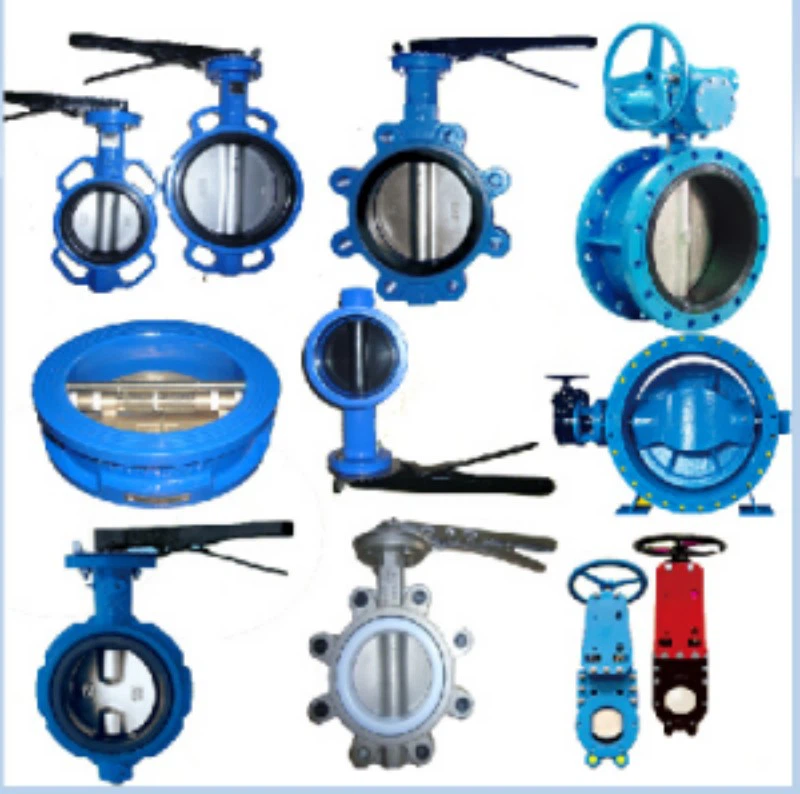

Các loại van bướm
Van bướm có thân hình tròn ngắn, đĩa tròn, đế mềm bằng kim loại hoặc kim loại, ổ trục trên và dưới và hộp nhồi. Việc xây dựng một thân van bướm khác nhau. Một thiết kế thường được sử dụng là loại wafer phù hợp giữa hai mặt bích. Một loại khác, thiết kế wafer vấu, được giữ cố định giữa hai mặt bích bằng bu lông nối hai mặt bích và đi qua các lỗ trên vỏ ngoài của van. Van bướm thậm chí có sẵn với các đầu hàn mặt bích, ren và đối đầu, nhưng chúng không thường được áp dụng.
Van bướm có nhiều ưu điểm hơn so với van cổng, cầu, phích cắm và van bi, đặc biệt đối với các ứng dụng van lớn. Tiết kiệm trọng lượng, không gian và chi phí là những lợi thế rõ ràng nhất. Chi phí bảo trì thường thấp vì có ít bộ phận chuyển động và không có túi để bẫy chất lỏng.
Van bướm đặc biệt phù hợp để xử lý các dòng chất lỏng hoặc khí lớn có áp suất tương đối thấp và để xử lý bùn hoặc chất lỏng có lượng lớn chất rắn lơ lửng.
Cấu tạo ghế van bướm
Việc dừng dòng chảy được thực hiện bằng cách làm kín đĩa van dựa vào bệ nằm ở ngoại vi đường kính trong của thân van. Nhiều van bướm có một chỗ ngồi đàn hồi mà đĩa bịt kín. Các van bướm khác có cách bố trí vòng đệm sử dụng vòng kẹp và vòng đệm trên vòng cao su có viền răng cưa. Thiết kế này ngăn các vòng chữ O đùn ra ngoài.
Trong những thiết kế ban đầu, một đĩa kim loại được sử dụng để bịt kín vào ghế kim loại. Sự sắp xếp này không cung cấp khả năng đóng kín chống rò rỉ, nhưng đã cung cấp đủ khả năng đóng kín trong một số ứng dụng (ví dụ: đường ống phân phối nước).
Cấu tạo thân van bướm
Cấu tạo thân van bướm khác nhau. Kinh tế nhất là loại wafer phù hợp giữa hai mặt bích đường ống. Một loại khác, thiết kế wafer vấu, được giữ cố định giữa hai mặt bích ống bằng bu lông nối hai mặt bích và đi qua các lỗ trên vỏ ngoài của van. Van bướm có sẵn với các đầu có mặt bích thông thường để bắt vít vào các mặt bích của ống và trong cấu trúc đầu có ren.
