Mô tả Sản phẩm
Mặt bích theo ASME B/16.4716.5, Loại 125/150; DIN 2501, PN10 / PN16
ASME B16.1/B16.2
Kích thước: DN40-DN900/ 1.5"-36"
Nguyên vật liệu:
Thân máy: Gang / Gang dẻo / Thép đúc / Thép không gỉ / Nhôm đồng
Đĩa: Sắt dẻo / Thép không gỉ / Nhôm đồng
Lò xo: Thép không gỉ (SS304, SS316, Inconel)
Thân cây: Thép không gỉ
Ghế: EPDM / NBR / VITON / Thép không gỉ
Áp suất làm việc: 1,5"-12" 16 bar; 14"-24" 10 thanh/16BAR; 28"-36" tối đa 10 thanh
Kiểm tra áp suất theo tiêu chuẩn: API 598

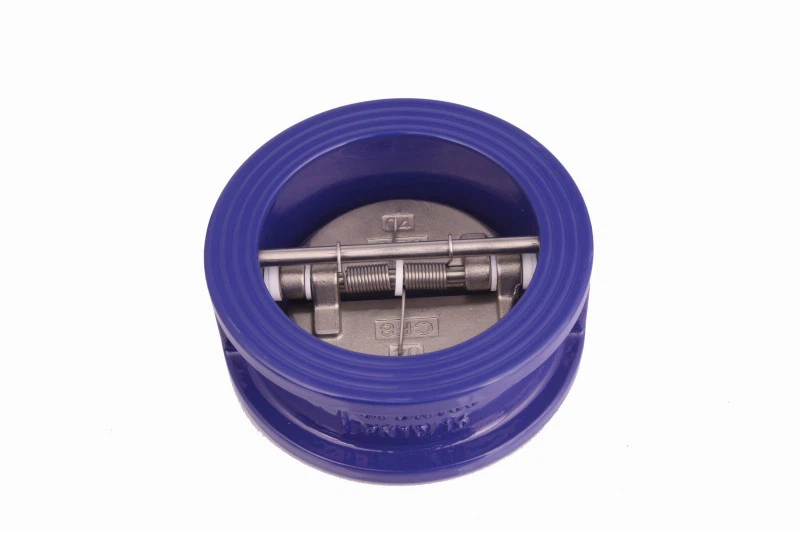

Cấu trúc của van kiểm tra wafer bao gồm một số tính năng chính:
Thân van: Thân van một chiều wafer thường được làm bằng gang, thép carbon hoặc thép không gỉ. Nó được thiết kế nhỏ gọn và nhẹ, và để lắp giữa hai mặt bích trong đường ống.
Đĩa: Đĩa của van một chiều dạng wafer thường được làm bằng vật liệu cứng, chống ăn mòn như thép không gỉ, và được thiết kế nhẹ và dễ vận hành. Nó thường được giữ cố định bằng chốt bản lề hoặc lò xo.
Chốt bản lề: Chốt bản lề là một chốt kim loại nhỏ giữ đĩa van một chiều ở đúng vị trí. Nó cho phép đĩa xoay tự do và đảm bảo rằng nó đóng chặt vào đế van khi có dòng chảy ngược trong đường ống.
Lò xo: Một số van một chiều dạng wafer được trang bị lò xo giúp đóng van khi có dòng chảy ngược trong đường ống. Lò xo cung cấp thêm lực để đảm bảo rằng đĩa đóng chặt vào đế van.
Ghế van: Ghế van là một phần của van một chiều mà đĩa sẽ đóng lại khi có dòng chảy ngược trong đường ống. Nó thường được làm bằng vật liệu mềm, đàn hồi như cao su hoặc silicone, giúp tạo ra một lớp đệm kín.
Mặt bích: Van một chiều wafer được thiết kế để lắp đặt giữa hai mặt bích trong đường ống. Các mặt bích thường được bắt vít với nhau và van một chiều được giữ cố định bằng áp suất của chất lỏng chảy qua đường ống.
Nhìn chung, cấu trúc của van một chiều dạng wafer được thiết kế nhỏ gọn, nhẹ và dễ dàng lắp đặt giữa hai mặt bích trong đường ống. Các tính năng chính của van một chiều dạng wafer bao gồm thân, đĩa, chốt bản lề, lò xo (nếu có), đế van và mặt bích.
